「形状整列」を利用して線形状に沿って形状を配置・並べたい

「形状整列」を利用して線形状などのラインに沿って形状を配置・並べるには、以下の手順で行なってください。

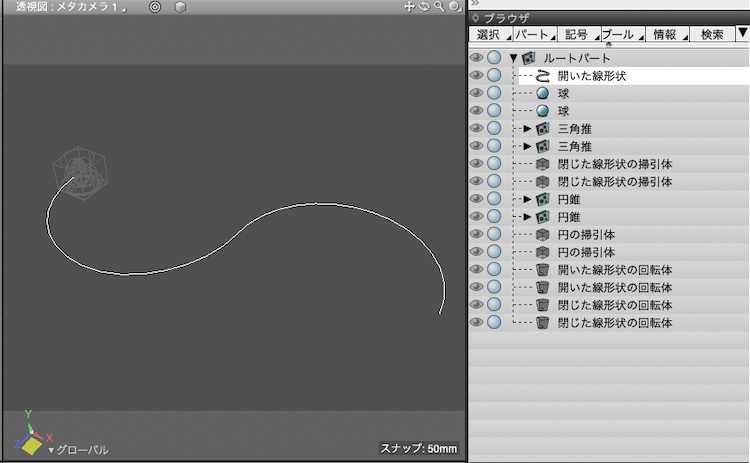

1.軌道とする線形状（閉じた線形状/開いた線形状など）と配置する形状を用意します。
以下の画像のように「S」字の開いた線形状に沿って、球や三角錐や掃引体などの複数の形状を配置しています。

2.メインメニュー >「表示」>「形状整列」を選択します。

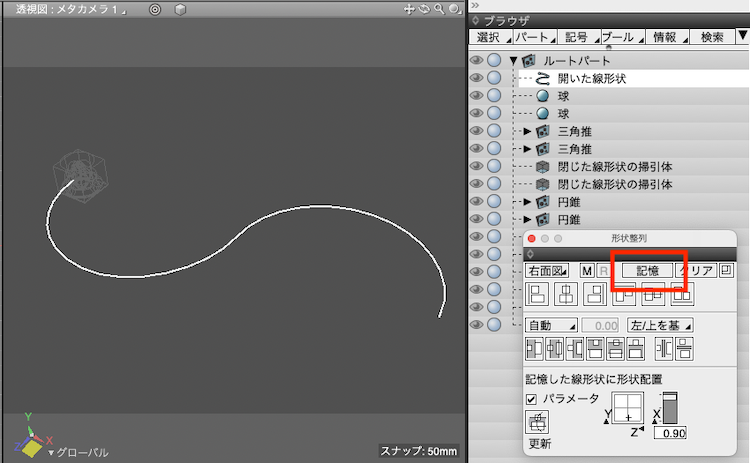

3.ブラウザウィンドウにて軌道とする開いた線形状を選択し「形状整列」の「記憶」ボタンをクリックします。
記憶されると「開いた線形状」が太く濃く表示されます。

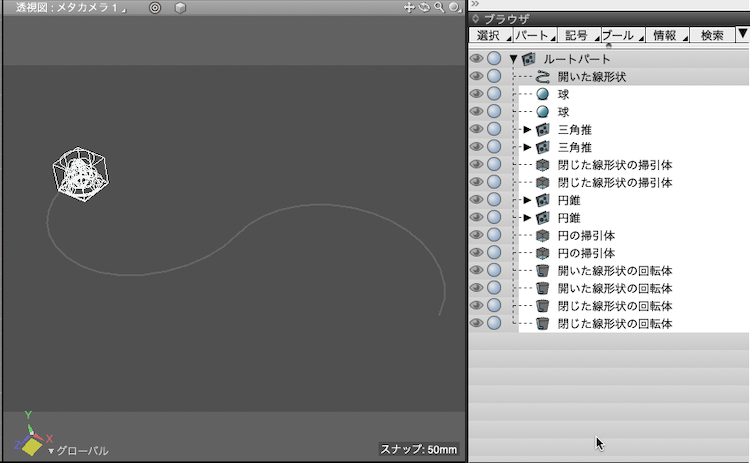

4.線形状に沿って配置する形状をブラウザウィンドウにて複数選択してください。
※複数選択については、こちらのWebサイトをご確認ください。

・図形ウィンドウ上で複数形状を選択したい
https://knowledge.shade3d.jp/kb6318

・ブラウザで複数形状を選択
https://knowledge.shade3d.jp/kb4005

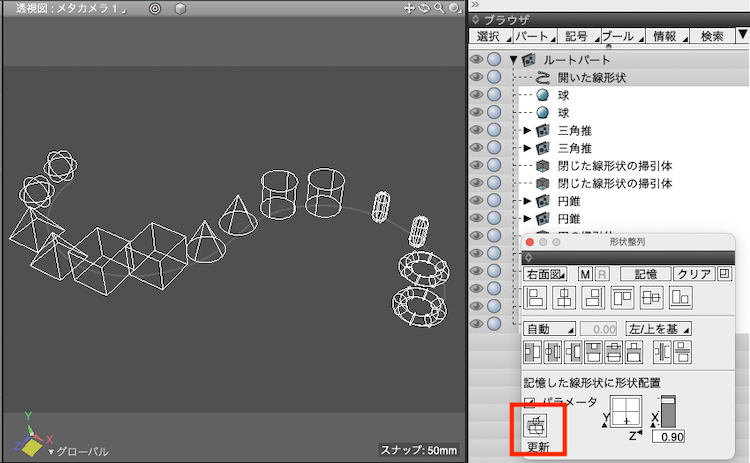

5.形状整列ウィンドウに戻り「記憶した線形状に形状配置」を実行してください。
これにより、記憶した線形状に沿って複数選択して形状が配置されます。

なお、形状整列に関する詳細は以下のWebサイトをご確認ください。

・形状を整列する
https://knowledge.shade3d.jp/kb1343
・複数の形状を等間隔で並べる (形状整列)
https://knowledge.shade3d.jp/kb4804
・指定の形状を基準として整列させたい
https://knowledge.shade3d.jp/kb6116
